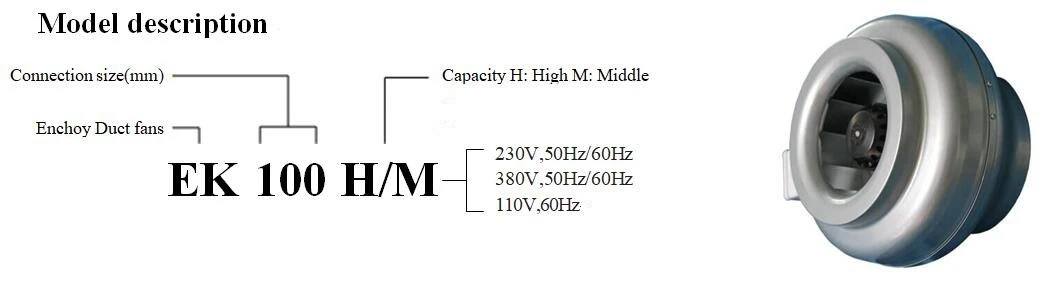

Ventilateur de ventilation centrifuge

• Le ventilateur est utilisé pour le transport de l'air "propre", ce qui signifie non destiné aux substances, explosifs, poussière de broyage, suie, etc.

• Le ventilateur est équipé d'un moteur à induction rotor externe asynchrone avec des roulements à billes scellés sans entretien.

• Le condensateur a une durée de vie finie et doit être échangé après 45 heures 000 d'opéra (environ 5 ans) pour sécuriser la fonction maximale. Le condensateur défectueux peut causer des dommages.

• Pour obtenir un maximum de durée de vie pour les installations dans des environnements humides ou froids, le ventilateur doit fonctionner en continu.

• Le ventilateur peut être installé à l'extérieur ou dans d'autres environnements humides. Assurez-vous que le ventilateur est équipé de drainage.

• Le ventilateur peut être installé dans n'importe quelle position.

• Le ventilateur doit être installé en fonction de l'étiquette de direction de l'air sur le ventilateur.

• Le ventilateur doit être connecté au conduit ou équipé d'une calandre de sécurité.

• Le ventilateur doit être installé de manière sûre et s'assurer qu'aucun objet étranger n'est laissé pour compte.

• Le ventilateur doit être installé d'une manière qui facilite le service et la maintenance.

• Le ventilateur doit être installé d'une manière que les vibrations ne peuvent pas être transfusées en conduit ou en construction.

• Pour réguler la vitesse, un transformateur, un triac ou un convertisseur de fréquence peut être connecté.

• Un schéma de câblage est appliqué à l'intérieur de la boîte de jonction ou enfermé séparément.

• Le ventilateur doit être installé et connecté électriquement de la bonne manière mis à la terre.

• Utilisez toujours le thermocontact interne, voir le schéma de câblage.

• Les installations électriques doivent être effectuées par un électricien autorisé.

• Les installations électriques doivent être connectées à un commutateur sans tension localement situé ou par un commutateur de tête verrouillable.

Lorsque vous commencez, assurez-vous que:

• Le courant ne dépasse pas plus que +5% de ce qui est indiqué sur l'étiquette.

• La tension de connexion se situe entre +6% à –10% de la tension nominale.

• Aucun bruit n'apparaît lors du démarrage du ventilateur.

• La direction de rotation aux moteurs de phase 3- est selon l'étiquette.

• Le ventilateur doit être transporté dans son emballage jusqu'à l'installation.

• Attention, recherchez les arêtes et les coins vifs.

• Avant le début du service, de l'entretien ou de la réparation, le ventilateur doit être sans tension et la roue doit s'être arrêtée.

• Considérez le poids du ventilateur lors du retrait ou de l'ouverture de plus grands fans pour éviter le brouillage et les contusions.

• Le ventilateur doit être nettoyé en cas de besoin, au moins une fois par an pour maintenir la capacité et éviter, un déséquilibre qui peut causer des dommages inutiles sur les roulements.

• Les roulements du ventilateur sont sans entretien et ne doivent être renouvelés que lorsque cela est nécessaire.

• Lors du nettoyage du ventilateur, un nettoyage à haute pression ou un dissolvant fort ne doit pas être utilisé.

• Le nettoyage doit être effectué sans déloger ou endommager la roue.

• Assurez-vous qu'il n'y a pas de bruit du ventilateur.

1. Assurez-vous qu'il y a une tension au ventilateur.

2. Coupez la tension et vérifiez que la roue n'est pas bloquée.

3. Vérifiez le thermocontact \/ protecteur de moteur. S'il est déconnecté, la cause de la surchauffe doit être prise en charge, à ne pas répéter. Pour restaurer le thermo-protecteur manuel, la tension sera coupée pendant quelques minutes. Des moteurs plus gros que 1,6a peuvent avoir une réinitialisation manuelle sur le moteur. S'il a un thermo-protécteur automatique, la réinitialisation sera effectuée automatiquement lorsque le moteur est froid.

4. Assurez-vous que le condensateur est connecté (monophasé uniquement) selon le schéma de câblage.

5. Si le ventilateur ne fonctionne toujours pas, la première chose à faire est de renouveler le condensateur.

6. Si rien de cela ne fonctionne, contactez votre fournisseur de fans.

7. Si le ventilateur est renvoyé au fournisseur, il doit être nettoyé, le câble du moteur en bon état et un rapport détaillé de non-conformité enfermé.

La garantie est seulement valable en condition que le ventilateur est utilisé en fonction de cette "mise à neuf des directions".

FIGUE. 1:

La courbe du ventilateur décrit la capacité du ventilateur, c'est-à-dire le flux du ventilateur à différentes pressions à une tension d'entrée active.

Le diagramme du ventilateur a la pression à Pascal, PA, sur l'axe vertical et l'écoulement en mètres cubes par seconde, m³\/ s, sur l'axe horizontal.

Le point sur la courbe du ventilateur montrant la pression et l'écoulement du courant s'appelle le point de travail des ventilateurs. Dans notre exemple, il est marqué de P.

Si la pression augmente dans les conduits, le point de travail se déplace le long de la courbe du ventilateur et donc un débit inférieur est obtenu. Dans l'exemple, le point de travail bougerait.

FIGUE. 2:

La ligne du système décrit le comportement total d'un système de ventilation (conduits, silencieux et valvesetc.).

Le long de cette ligne système, S, les points de travail sont passés de P2 à P3 à mesure que les speedis de rotation ont changé.

Étapes de tension distinctes avec par exemple. Un transformateur produit différentes courbes de ventilateur, 135 V et 230 V, indiquées dans l'exemple.

FIGUE. 3:

Nos courbes de ventilateur présentent la pression totale dans Pascal. Pression totale=statique + pres-dynamic pressure.

La pression statique est la pression du ventilateur par rapport à la pression atmosphérique. C'est cette pression qui surmontera les pertes de pression du système de ventilation.

La pression dynamique est une pression calculée qui survient à la sortie du ventilateur, et est presque en raison de la vitesse de l'air. La pression dynamique décrit ainsi le fonctionnement du ventilateur. La pression dynamique est présentée avec une courbe, à partir de l'origo, qui augmente avec une augmentation du débit. Une pression dynamique élevée avec une mauvaise connexion du conduit produit une perte de pression élevée. Si la perte de pression dans le système est connue, un ventilateur dont la différence entre le total et la pression dynamique correspond à la perte de pression dans le système doit être trouvé.

Les données sonores dans cette brochure sont basées sur les définitions suivantes: dans le système doit être trouvé.

Les points pour lesquels les données sonores sont présentées sont le long de la ligne système définie par la pression et le débit indiquées dans la table de données sonores pour chaque ventilateur. Il existe trois types de son dans ces tableaux; Le son d'entrée et de sortie est mesuré dans le conduit, tandis que le son environnant est mesuré à l'extérieur du système de ventilateur et de conduit. Pour tous ces types de son, les niveaux de puissance sonore sont présentés dans des bandes d'octave. Pour le son environnant, le niveau de pression acoustique a également été calculé. Les mesures sont effectuées selon ISO 3741 pour le son environnant ou l'ISO 5136 pour le son mesuré au conduit.

Des mesures sonores chez Enchoy sont effectuées selon les normes ISO et avec les fans dans leurs logements, car cela est proche des valeurs de réalité.

Iso-méthode:La mesure est effectuée dans le conduit avec une conception spécifiée et une connexion non réfléchissante. Les mesures et les calculs sont effectués dans la bande 1\/1 d'octave.

Les mesures du ventilateur sans son logement se résout dans le son inférieur. L'Ashrae de l'Association professionnelle aux États-Unis est indiquée dans l'application de données sonores, que le résultat de mesures sonores d'un ventilateur sans le logement est 5-10 DB plus bas dans les bandes d'octave de 250 Hz et inférieure à un ventilateur dans son logement.

AMCA-Method:La mesure est faite du ventilateur sans logement dans une pièce anéchoïque, ce qui entraîne un niveau sonore inférieur.

Précision de la mesure

Lors de l'élaboration de la méthode de mesure pour le niveau de puissance du son à la conduite, l'Organisation internationale des normes, ISO, a également analysé l'inexactitude de la mesure dans différentes bandes d'octave (précision à 90%).

Le niveau de puissance sonore

Le niveau de puissance du son, LW (A) est utilisé pour calculer le son à partir de l'ensemble du système de ventilation. Ce système peut être une composition de grilles, d'amortisseurs et de diffuseurs par exemple.

Le niveau de puissance sonore est une valeur mesurée selon les normes, et il ne dit pas comment le son apparaît car la puissance sonore est indépendante des caractéristiques du placement du ventilateur. Afin de ressembler à l'oreille humaine, le filtre A est utilisé indiqué avec LW (A) mesuré en DB (a) dans la DB (A).

Le niveau de pression acoustique

Le niveau de pression acoustique, LP ou LP (A), raconte comment l'oreille humaine enregistre le son. Il dépend du niveau de puissance du son, de la distance de la source, des restrictions de la propagation et des caractéristiques acoustiques de la pièce.

Le niveau de pression acoustique est présenté pour une pièce avec une pièce avec une zone d'absorption équivalente de 20 m². La différence 7DB correspond à une distance de CA 3M, où le son est émis dans une propagation semi -phérique.

Le niveau de pression sonore peut être calculé comme: lp=lw +10 log (q \/ 4τr 2+4 \/ a)

Un=est la zone d'absorption équivalente de la pièce Q=est le type de propagation:

Q =1 est une propagation sphérique

Q =2 est une propagation semi-sphérique

Q =4 est une propagation sphérique quart

Pour le boîtier de champ libre, IE à partir d'un ventilateur de toit, le niveau de pression du son est calculé comme: lp=lw +10 logq \/ 4τr2.

Avec lw (a) tot à 63db (a), une distance de 5 mètres, une propagation de semi-sphérica et un cas de champ libre, le résultat sera lp (a) =63+10 log2 \/ 4τ 5²=63-22=41 db (a)

Et à 10 mètres: lp (a) =63+10 log2 \/ 4τ 10²=63-28=35 db (a)
